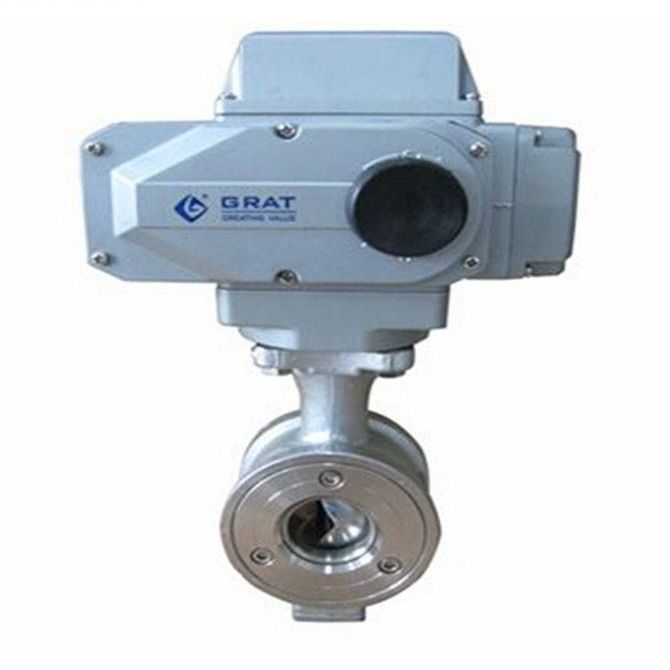

Válvula de controlo eléctrico de esferas para assento metálico

Name: Válvula de controlo eléctrico de esferas para assento metálico
Brand: Wuhan Grat Control Valve Co., Ltd.
SKU: EDN15-250
Price: 150.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Wuhan, Hubei, China

Marca: Grat

Certificação: CCC, ISO, CE、CNAS

Número do modelo: EDN15-250

Termos de pagamento e envio

Quantidade de ordem mínima: 1pc

Preço: USD $150.00/ Piece

Detalhes da embalagem: Interior com borracha, exterior com caixa de papelão e caixa de madeira

Tempo de entrega: 3 dias úteis

Termos de pagamento: L/C, T/T, D/P, PayPal, Western Union

Habilidade da fonte: 1000 pcs/semana

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Detalhes do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Válvula de esferas elétrica de assento metálico


Marca:	GRAT	Certificações:	CE/ISO/CNAS
Quantidade de ordem mínima:	1 PC	Tempo de entrega:	3 dias úteis
Termos de pagamento:	LC, T/T, D/P, PayPal, Western Union	Mídia:	Água
Materiais:	Aço inoxidável	Formulário de ligação:	Flanco
Modo de condução:	Eletrodomésticos	Pressão nominal:	Pn1,6MPa Pn2,5MPa
Canal:	Direito através do tipo	Tipo:	Válvula de esfera flexível
Temperatura:	Temperatura normal	Aplicação:	Utilização industrial, água Utilização industrial
Tamanho da válvula:	DN15-250	Material do selo:	Selo metálico móvel de aço inoxidável
Pressão de funcionamento:	Pn1,6MPa, Pn2,5MPa	Meio aplicável:	Pulpa de minas, pulpa de carvão, pulpa de papel, água, óleo
Lugar de origem:	Wuhan, Hubei, China	Estrutura:	Válvula de esfera flexível
Função:	Válvula de descida	Padrão:	Din
Fornecimento de energia:	AC220V	Material do corpo:	SUS304 SUS316 Wcb
Conexões corporais:	Bolacha, flange	Classificações do corpo:	Pn1.0/Pn1.6MPa/Pn2.5MPa
Detalhes da embalagem:	Cartão/caixa de madeira

Marca:	GRAT
Certificações:	CE/ISO/CNAS
Quantidade de ordem mínima:	1 PC
Tempo de entrega:	3 dias úteis
Termos de pagamento:	LC, T/T, D/P, PayPal, Western Union
Mídia:	Água
Materiais:	Aço inoxidável
Formulário de ligação:	Flanco
Modo de condução:	Eletrodomésticos
Pressão nominal:	Pn1,6MPa Pn2,5MPa
Canal:	Direito através do tipo
Tipo:	Válvula de esfera flexível
Temperatura:	Temperatura normal
Aplicação:	Utilização industrial, água Utilização industrial
Tamanho da válvula:	DN15-250
Material do selo:	Selo metálico móvel de aço inoxidável
Pressão de funcionamento:	Pn1,6MPa, Pn2,5MPa
Meio aplicável:	Pulpa de minas, pulpa de carvão, pulpa de papel, água, óleo
Lugar de origem:	Wuhan, Hubei, China
Estrutura:	Válvula de esfera flexível
Função:	Válvula de descida
Padrão:	Din
Fornecimento de energia:	AC220V
Material do corpo:	SUS304 SUS316 Wcb
Conexões corporais:	Bolacha, flange
Classificações do corpo:	Pn1.0/Pn1.6MPa/Pn2.5MPa
Detalhes da embalagem:	Cartão/caixa de madeira

Descrição do produto

Válvula de controlo eléctrico de esferas para assento metálico

Descrição do produto:

Válvula de controlo eléctrico de esferas para assento metálico

Descrição:

Especificações:

Tamanho da válvula	DN15-DN250
Classificação do corpo	PN1,6MPa
Conexões corporais	Wafer, flange
Tipo de assento	Fecho metálico móvel de aço inoxidável,fecho macio de PTFE
Material do corpo	SUS304 SUS316 WCB
Materiais de enchufe	SUS304 SUS316 WCB
Tempo de acção	30S ((0-90°)
Fornecimento de energia	AC 220V
Sinais de controlo	4 ~ 20mA 0 ~ 5V
sinal de saída	4 ~ 20mA 0 ~ 5V
Pressão de funcionamento	PN1,6Mpa PN2,5Mpa
Temperatura média	≤ 350oC
Temperatura ambiente	≤ 50oC
Coeficiente de caudal (CV)	Faça o download dos dados do nosso website para referência
Meio aplicável	Pulpa de minas, pulpa de carvão, pulpa de papel, água, óleo e gás
Zona morta	00,5%
Erro de repetibilidade	00,5%

Desenho de instalação

Válvula de controlo eléctrico de esferas para assento metálico 1

Tamanho do corpo DN ((mm))	A	φd	H1	H2	H	F
15	62	54	74	75	390	210
20	62	54	74	75	390	210
25	62	54	74	75	390	210
32	62	78	80	75	400	210
40	62	82	85	75	405	210
50	75	100	87	95	430	210
65	80	120	105	115	460	210
80	100	131	115	125	520	270
100	115	158	125	125	530	270
125	130	180	140	155	570	270
150	160	216	153	165	600	270
200	200	260	200	195	680	270
250	240	325	225	225	730	270

Fugas máximas admissíveis

DN Tamanho do corpo ((mm)	Assento metálico	Assento macio
15	1.1 ml/min	00,12 ml/min
20	1.5 ml/min	00,16 ml/min
25	2.0 ml/min	0.20 ml/min
32	20,4 ml/min	00,24 ml/min
40	3.0 ml/min	00,30 ml/min
50	30,8 ml/min	00,38 ml/min
65	5.2 ml/min	00,52 ml/min
80	6.2 ml/min	00,62 ml/min
100	70,6 ml/min	00,76 ml/min
125	90,6 ml/min	00,96 ml/min
150	12.0 ml/min	1.20 ml/min
200	150,4 ml/min	10,54 ml/min
250	19.2 ml/min	10,92 ml/min

As normas de aplicação da válvula de controlo elétrica

Normas de fabrico	GB/T 122387-89
Padrões de flange	GB9113-2000,GB17241.6-1998
Normas de comprimento da estrutura	GB12221-89
Normas de inspecção	GB/T 13927-92

Diagrama de ligação

Válvula de controlo eléctrico de esferas para assento metálico 2

Embalagem e Envio:
1.Embalagem: interior com papel de borracha, exterior com caixa de cartão ede madeiraCaso.
2.Transporte:por via marítima, aérea, ferroviária.
Se tiver outros requisitos, por favor, sinta-se à vontade para nos dizer.
