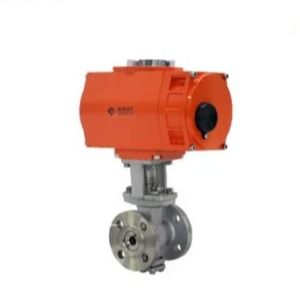

Exd II Bt4 válvula de esferas elétrica à prova de explosão
Descrição do produto:
Valva de esferas elétrica à prova de explosão/Exd II Bt4
Descrição:
A válvula de esfera elétrica à prova de explosão de tipo flange tem um ângulo de rotação de 0-90°.
desempenho de vedação capacidade de circulação coeficiente de resistência ao fluxo é pequeno estrutura simples
Diâmetro do canal da válvula e do tubo de ligação e em um diâmetro
O meio quase não perde fluxo.
O modo de controlo pode ser de tipo de ligação-desligação ou de tipo de regulação.
requisitos de vedação, além de controlar o gás líquido e o meio de vapor, também é adequado para
Controle das águas residuais e do meio que contém impurezas fibrosas amplamente utilizadas na indústria química do petróleo
Fabricação de papel para a indústria leve, refrigeração de centrais eléctricas e outros campos de trabalho.
O princípio de funcionamento da válvula de esferas elétrica de flange é: o atuador elétrico impulsiona a haste da válvula para impulsionar
uma bola (ou parte da bola) com um buraco a bola gira com a haste da válvula para realizar a abertura ou fechamento
A válvula de esfera elétrica pode ser totalmente fechada e totalmente aberta por rotação de 0-90°.
A válvula de esfera é de tamanho pequeno e leve de peso, que é
conveniente para a instalação de tubos.
| Não há fugas de estruturas de esferas auto-seladas. |
 |
Material de vedação de PTFE especialmente concebido, sem o atrito do movimento do acabamento. |
| Excelente capacidade de corte da moldura da válvula tipo O |
Remodelação de válvulas de tipo O ou V opcional
|
Características:
* Todos os componentes elétricos e mecânicos são selados em camada de liga de alumínio com alta explosão instantânea
pressão de resistência de 1,6 MPa que isola eficazmente a fonte de ignição.
* Com vedação de anel "o" até ao grau de protecção IP68 Cada superfície à prova de explosão adota uma distância circular
e usinagem de precisão CNC para alcançar um desempenho à prova de explosão estável e confiável
* Alimentado por fontes de alimentação de 1 fase, 3 fases ou CC
* Comunicação de autocarro, sinal analógico estão disponíveis para a sua escolha
* Tração permanente lubrificada e livre de manutenção
* Limitador de binário opcional/comando remoto
Grau à prova de explosão:
TA: produtos de série à prova de explosão de nível à prova de explosão para Exd II BT4
O Ex.
D: Tipo à prova de explosão: à prova de explosão
II: Equipamento eléctrico utilizado em ambientes de gás explosivo, com excepção do dispositivo de mineração de carvão
B: Nível de explosão: dimensão (largura e espaço livre) da superfície à prova de explosão em conformidade com o nível de explosão.
T4: Grupo de temperatura: a temperatura máxima na superfície é de 135oC
No apêndice B da norma GB3836.1-2000, o grau e a temperatura do gás combustível estão listados em pormenor.
[NOTA] os tipos e grupos de meios explosivos em torno do local onde o produto é utilizado devem ser consistentes com os permitidos pelo produto.Caso contrário, não pode jogar o efeito à prova de explosão em ambiente não aplicável
| Fornecimento de energia |
AC220V 50/60HZ |
| Diâmetro nominal |
DN15-200 |
| Temperatura média. |
-20oC ~ +350oC (+200oC PPL especial) |
| Pressão nominal |
PN16 PN25,PN40,PN64,PN100 |
| Signal de entrada |
4-20mADC1~5VDC |
| sinal de saída |
4-20mADC |
| Tipo de ligação |
Flanco |
| Material do corpo |
A105,F304,F316,WCB,FZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti,CF8,CF8M,CF3M |
| Material do assento da válvula |
PTFE (temperatura nominal), PPL (temperatura média), STL (temperatura alta) |
| Classe de vazamento |
Conforme a ANSIB16.104 -Classe V |
| Tipo de selo |
Fecho macio, PPL, Fecho metálico, cerâmica |
| Meio adequado |
Água, petróleo, ácido nítrico, ácido acético, fluido viscoso, polpa, oxidante |
| Classe de protecção |
IP68 |
| Padrão de fabrico |
JB/T8692-1998 |
| Padrão de comprimento |
GB1221-89 |
| Padrão de inspecção |
JB/T 9092 API598 |
Figura e tamanho
| Tamanho |
L |
D |
K |
D1 |
b |
N/1 |
I |
H |
W |
| 15 |
130 |
95 |
65 |
45 |
14 |
4-ø14 |
2 |
209 |
196 |
| 20 |
130 |
105 |
75 |
55 |
16 |
4-ø14 |
2 |
211 |
196 |
| 25 |
142 |
113 |
85 |
65 |
18 |
4-ø14 |
2 |
218.5 |
196 |
| 32 |
165 |
140 |
100 |
78 |
18 |
4-ø18 |
2 |
233 |
196 |
| 40 |
165 |
150 |
110 |
85 |
18 |
4-ø18 |
2 |
234 |
196 |
| 50 |
203 |
165 |
120 |
100 |
20 |
4-ø18 |
2 |
248 |
196 |
| 65 |
222 |
185 |
145 |
120 |
20 |
8-ø18 |
2 |
294 |
255 |
| 80 |
241 |
200 |
160 |
135 |
21 |
8-ø18 |
2 |
320 |
255 |
| 100 |
305 |
220 |
180 |
155 |
22 |
8-ø18 |
2 |
339 |
255 |
| 125 |
356 |
250 |
210 |
184 |
22 |
8-ø18 |
3 |
392 |
255 |
| 150 |
394 |
285 |
240 |
210 |
24 |
8-ø23 |
3 |
402 |
255 |
| 200 |
457 |
340 |
295 |
265 |
26 |
8-ø23 |
3 |
467 |
255
|
Diagrama de conexão de fio
